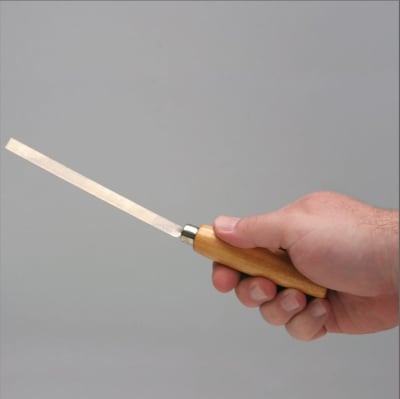

TIRA BIMETÁLICA

Una tira bimetálica está compuesta de dos metales con diferentes coeficientes de dilatación, unidos, de manera tal que se muestra recta a temperatura ambiente (Figura A). Cuando se calienta por sobre esa temperatura se curva hacia un lado y cuando se enfría por debajo de la temperatura ambiente, se curva hacia el otro lado. Este principio tiene numerosos usos en la industria.

Largo:      25.4 cm

Ancho:     1.905cm

La tira bimetálica FCA0254 de Indaga Ciencias, corresponde al material clasificado por la ASTM como TM2, compuesto por:

Metal de menor coeficiente de dilatación:  36Ni64Fe

Metal de mayor coeficiente de dilatación:  72Mn18Cu10Ni

Una tira bimetálica está formada por dos metales con diferentes coeficientes de dilatación térmica unidos entre sí. Al calentarse o enfriarse, los dos metales se expanden o contraen a diferentes velocidades, lo que hace que la tira se doble. Esta propiedad tiene varias aplicaciones prácticas, entre ellas:

1. Termostatos: Las tiras bimetálicas se utilizan en termostatos para controlar la temperatura en sistemas de calefacción y refrigeración. A medida que la temperatura cambia, la tira bimetálica se dobla, activando o desactivando un circuito eléctrico que controla el sistema de calefacción o aire acondicionado.

2. Protección de circuitos eléctricos: En disyuntores o interruptores térmicos, una tira bimetálica se calienta cuando pasa demasiada corriente a través del circuito. Si la corriente es excesiva, la tira se dobla y desconecta el circuito para evitar daños.

3. Medidores de temperatura: Las tiras bimetálicas también se emplean en termómetros industriales y domésticos, donde la curvatura de la tira, al reaccionar al calor, se traduce en un movimiento que puede ser registrado en una escala de temperatura.

4. Relojes eléctricos: En algunos relojes antiguos, las tiras bimetálicas se usaban para compensar las variaciones en la temperatura, asegurando que el mecanismo mantuviera una precisión constante a pesar de los cambios de temperatura.

5. Sensores en electrodomésticos: Algunos electrodomésticos, como planchas y secadores de pelo, usan tiras bimetálicas para regular el calor, apagándose cuando alcanzan una temperatura preestablecida.

Estas aplicaciones aprovechan la capacidad de las tiras bimetálicas para convertir un cambio de temperatura en movimiento mecánico, lo que es útil en sistemas de control y protección en diversas industrias.
