KIT INDAGA: LUZ. REFLEXIÓN Y REFRACCIÓN
El sistema óptico consiste en una fuente de rayos de luz y un set de dispositivos que reflejan, refractan y mezclan los colores de la luz para poder obtener fácilmente medidas y observaciones.
La fuente de luz está en una caja de luz especialmente diseñada con una lente de enfoque ajustable. El extremo opuesto de la caja tiene dos espejos con bisagras que se utilizan para reflejar la luz emergente de las aberturas laterales.
Ubicando varios filtros de color, los dos haces de luz laterales se pueden dirigir hacia delante o hacia atrás para traslaparse y mezclarse con el haz central. El efecto se puede visualizar en una pantalla colocada a unos 200 milímetros de la caja de luz.
El rayo de luz colimado que emerge del frente de la caja se puede convertir en un haz delgado (para la formación de espectros) o alternativamente convertirse en uno, dos, tres o cuatro rayos delgados, colocando la placa de rendijas apropiada en las ranuras que proporciona de la caja para este fin. Estos rayos o haces pueden colorearse poniendo un filtro de color las ranuras más anchas ubicadas también en el frente de la caja.
El haz se puede hacer levemente convergente o divergente deslizando la lente que enfoca con el botón de ajuste. Se puede observa este cambio claramente al usar una rendija múltiple.

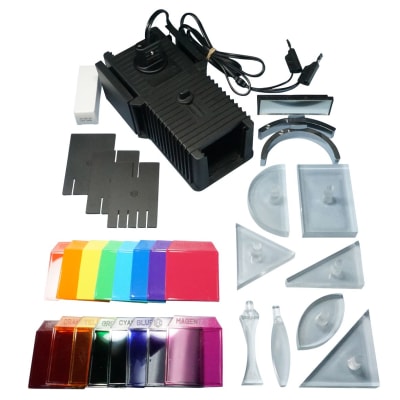

COMPONENTES DEL KIT:
• Caja de Luz y Lentes Colimadores
• 3 Placas con rendijas
• 8 Filtros de Colores (Rojo, Naranjo, Amarillo, Verde, Azul, Violeta, Cyan, Magenta)
• 8 Placas de Colores (Rojo, Naranjo, Amarillo, Verde, Azul, Violeta, Cyan, Magenta)
• Ampolleta de repuesto: 2 pin, Axial, 12V.30W
• Envase del Producto (3 partes)
• Libro de Experimentos
• Bloque de acrílico rectangular
• Bloque de acrílico semicircular
• Prisma de acrílico 45º 45º 90º
• Prisma de acrílico 60º 30º 90º
• Prisma de acrílico 60º 60º 60º
• Lente bicóncava – 7,5cm Distancia Focal
• Lente Biconvexa – 7,5cm Distancia Focal
• Lente Biconvexa – 3,75cm Distancia Focal
• Espejo plano con soporte
• Espejo doble semicircular
• Espejo doble parabólico
Requiere una fuente de 12V 2 A no incluida que puedes agregar.
Manual KI_LUZ
La Cámara Oscura y la Evolución de las Lentes
Uno de los primeros dispositivos ópticos que usaba principios de lentes y espejos fue la cámara oscura, que data de la antigüedad. Este dispositivo consistía en una caja o habitación oscura con un pequeño agujero en uno de sus lados. La luz que pasaba a través del agujero proyectaba una imagen invertida del exterior sobre la pared opuesta. Esta proyección era un ejemplo temprano de rayos de luz colimados: la luz que pasaba a través del agujero seguía trayectorias casi paralelas, creando una imagen nítida.
Durante el Renacimiento, artistas y científicos comenzaron a experimentar con lentes convexas y cóncavas en la cámara oscura para mejorar la claridad de las imágenes proyectadas. Un caso notable es el de Leonardo da Vinci, quien utilizó la cámara oscura para estudiar la perspectiva y las proporciones, lo que influenció significativamente su arte.
Con el tiempo, la incorporación de lentes en la cámara oscura llevó al desarrollo de los primeros prototipos de cámaras fotográficas. Las lentes convexas, en particular, se usaron para enfocar la luz y hacer que las imágenes fueran más nítidas. La combinación de lentes convexas y cóncavas permitía corregir aberraciones ópticas y mejorar la calidad de las imágenes proyectadas.
Curiosidad:
Un uso ingenioso de espejos y filtros de colores ocurrió durante la Segunda Guerra Mundial. Los pilotos aliados usaban "goggles" (gafas protectoras) con filtros de colores para mejorar la visibilidad de los instrumentos de vuelo en condiciones de poca luz o en combates nocturnos. Estos filtros ayudaban a reducir el deslumbramiento y permitían a los pilotos ver mejor las luces indicadoras en sus paneles de control, lo que fue crucial en muchas misiones nocturnas.
Estos avances en óptica no solo revolucionaron el arte y la ciencia, sino que también desempeñaron un papel vital en aplicaciones prácticas y tecnológicas que han perdurado hasta nuestros días.
