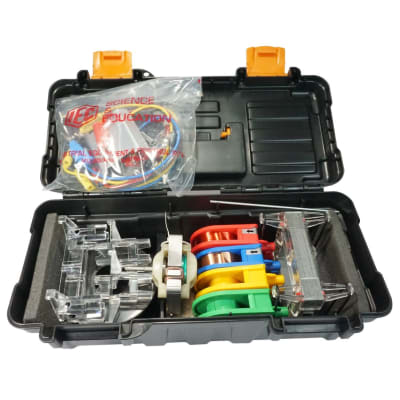

KIT DE INDUCCIÓN HODSON. TRANSFORMADORES Y MOTOR

Los alumnos arman sus propias bobinas, ensamblan sus propios circuitos de hierro, los conectan a fuentes de poder de bajo voltaje y miden con amperímetros y voltímetros.

Este kit incluye un Motor de Inducción “Jaula de Ardilla” completo para estudiar y comprender este estilo común de motores de AC.

El profesor puede adaptar el kit para otros propósitos, como la fuerza de sujeción de un electroimán ó la comparación de la fuerza de sujeción entre los imanes AC y DC.

CONTENIDO DEL KIT:

• 1 Set de láminas en “U”, 16 mm de grosor, montadas en un marco plástico
• 1 Set de láminas en “I”, 16 mm de grosor, montadas en un marco plástico
• 1 pieza, marco plástico vacío, para llevar el rotor y sostener los núcleos de hierro y accesorios.
• 2 piezas, marco plástico, pequeño, para sostener núcleos cortos y llevar el eje del disco.
• 1 pieza, barra de hierro, 16x16 base cuadrada x 96 mm de largo
• 2 piezas, barra de hierro, 16x16 base cuadrada x 48 mm de largo
• 4 piezas, bobinas para enrollar el alambre. Roja, Amarillo, Azul y Verde. Con frentes de bobina. La bobina roja viene preenrollada con 300 vueltas y conectada a terminales de 4mm como bobina primaria. La otra bobina viene preenrollada con 600 vueltas como bobina secundaria y conectada a terminales de 4mm.
• 1 pieza, manilla para sostener la bobina durante el enrollado.
• 1 pieza, motor de inducción, AC, marco laminado, rotor, pistas de bolas y escudos terminales.
• 1 pieza, carrete de alambre aislado, largo, para enrollar todas las bobinas.
• 1 pieza, manual de instrucción.
• 1 set Cables, 1 par rojo/negro, 2 de cada uno amarillo y azul con conector banana apilable
• 1 set 3 rojo / 3 negro clips caimán.
• 4 pcs. Conectores de latón con asas y tornillos para hacer conectores para bobinas permanentes.
• 1 pce. Rotor, plástico (2 mitades), para soportar pequeños imanes, para estudiar la teoría básica de motores AC.
• 2 pcs. imanes permanentes cilíndricos para colocar el en rotor plástico
• 2 pcs. Imanes en barra, de 75mm de largo para experimentos de inducción.
• 1 pce. Disco, aluminio, con centro de goma, para experimentos de corrientes de Foucault.
• 1 pce Eje para soportar el disco de aluminio.
• 1 pce. Anillo de aluminio para demostración del “Anillo de Thompson”
• 8 pcs. Bandas elásticas para unir firmemente entre las patas y mantener el núcleo unida.
• 1 pce. Placa, aluminio, para soportar el motor DC Hodson ensamblado.
• 1 pce. Brújula magnética para determinar la polaridad de los polos magnéticos

       Manual

Con este kit puedes aprender sobre la inducción, transformadores, bobinas, motores DC y AC, generadores AC y DC, corrientes eléctricas, corrientes de Foucalt útiles, anillo de Thompson entre otros conceptos de electromagnetismo.
